Przewód podłączeniowy 30m YF2A18-300UA5XLEAX
dodaj do przechowalni
0
Opis

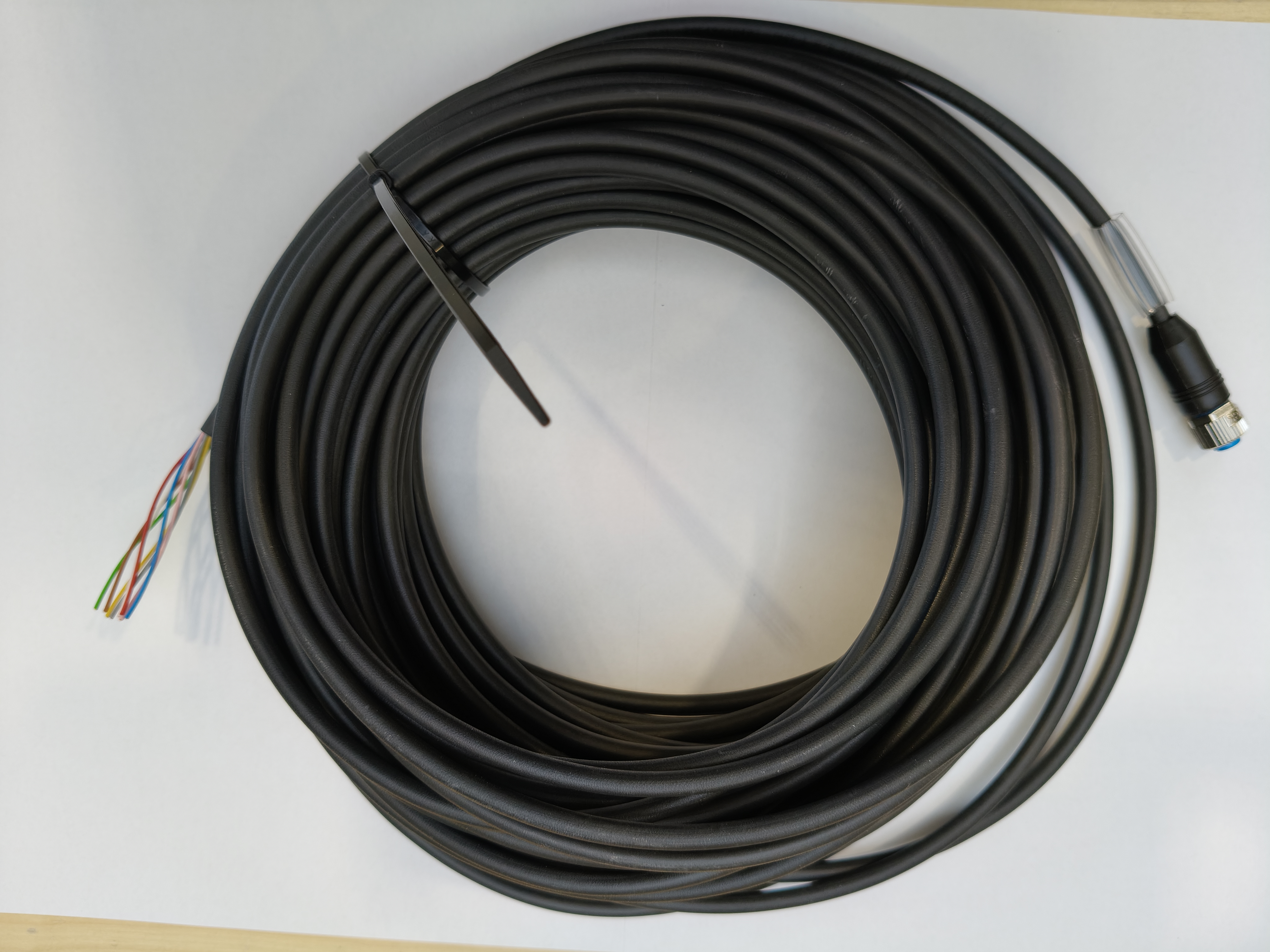

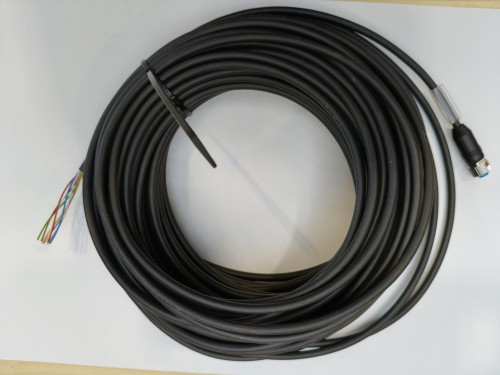

Przewód podłączeniowy SICK YF2A18-300UA5XLEAX / 2095681, 30 m
Przewód sensorowo-aktuatorowy SICK przeznaczony do połączeń przemysłowych czujników i elementów wykonawczych. Wykonanie z gniazdem M12, 8-pin, proste, kodowanie A po stronie A oraz wolnymi końcówkami przewodów po stronie B. Kabel jest nieekranowany, w płaszczu PUR, bezhalogenowy, przystosowany m.in. do pracy w prowadnikach kablowych, aplikacjach z olejami/smarami oraz w robotyce.
Dane podstawowe:
Producent: SICK
Model: YF2A18-300UA5XLEAX
Numer katalogowy producenta: 2095681
Typ produktu: przewód sensorowo-aktuatorowy / przewód podłączeniowy
Długość przewodu: 30 m
Liczba żył: 8
Przekrój żyły: 0,25 mm²
Ekranowanie: nieekranowany
Kolor przewodu: czarny
Materiał płaszcza: PUR, bezhalogenowy
Średnica przewodu: 5,8 mm
Złącza:
Strona A: gniazdo M12, 8-pin, proste, kodowanie A
Strona B: wolne końce przewodów
Blokada złącza: połączenie śrubowe
Materiał złącza: TPU
Materiał nakrętki blokującej: odlew cynkowy niklowany
Materiał uszczelnienia: FKM
Moment dokręcania: 0,6 Nm
Rozmiar klucza: 13 mm
Parametry elektryczne:
Napięcie znamionowe przewodu: 300 V AC
Napięcie testowe przewodu: 2.500 V AC
Napięcie odniesienia: 30 V AC / 30 V DC
Znamionowe napięcie udarowe: 0,8 kV
Obciążalność prądowa: 2 A
Rezystancja izolacji: 100 MΩ
Kategoria przepięciowa: III
Stopień zanieczyszczenia: 3
Parametry mechaniczne i eksploatacyjne:
Promień gięcia przy pracy ruchomej: > 10 × średnica przewodu
Promień gięcia przy ułożeniu stałym: > 5 × średnica przewodu
Promień gięcia w prowadniku kablowym: > 10 × średnica przewodu
Liczba cykli gięcia: 10.000.000
Prędkość przesuwu: 3 m/s
Droga przemieszczenia: 10 m
Przyspieszenie: ≤ 10 m/s²
Odporność na skręcanie: 180° / 1 m
Liczba cykli skręcania: 2.000.000
Cykle na minutę: 35
Warunki pracy i odporność:
Zastosowanie: prowadniki kablowe, strefy z olejami i smarami, robotyka
Stopień ochrony: IP65 / IP66K / IP67 według danych dystrybutora; SICK podaje zastosowanie przemysłowe dla przewodów sensorowo-aktuatorowych
Zakres temperatury: do +85°C według danych karty SICK
Odporność ogniowa: UL 1581 horizontal flame test / CSA FT2 / IEC 60332-1 / IEC 60332-2-2
Certyfikaty i zgodność:
EU Declaration of Conformity
UK Declaration of Conformity
China RoHS
cULus certificate
Klasyfikacje:
ECLASS 12.0: 27060304
ETIM 8.0: EC003249
UNSPSC 16.0901: 26121604
Uwaga: dla 8-pinowych przewodów sensorowo-aktuatorowych kolory żył nie są standaryzowane. Przy podłączeniu należy sprawdzić przypisanie pinów w karcie danych czujnika oraz przewodu.
