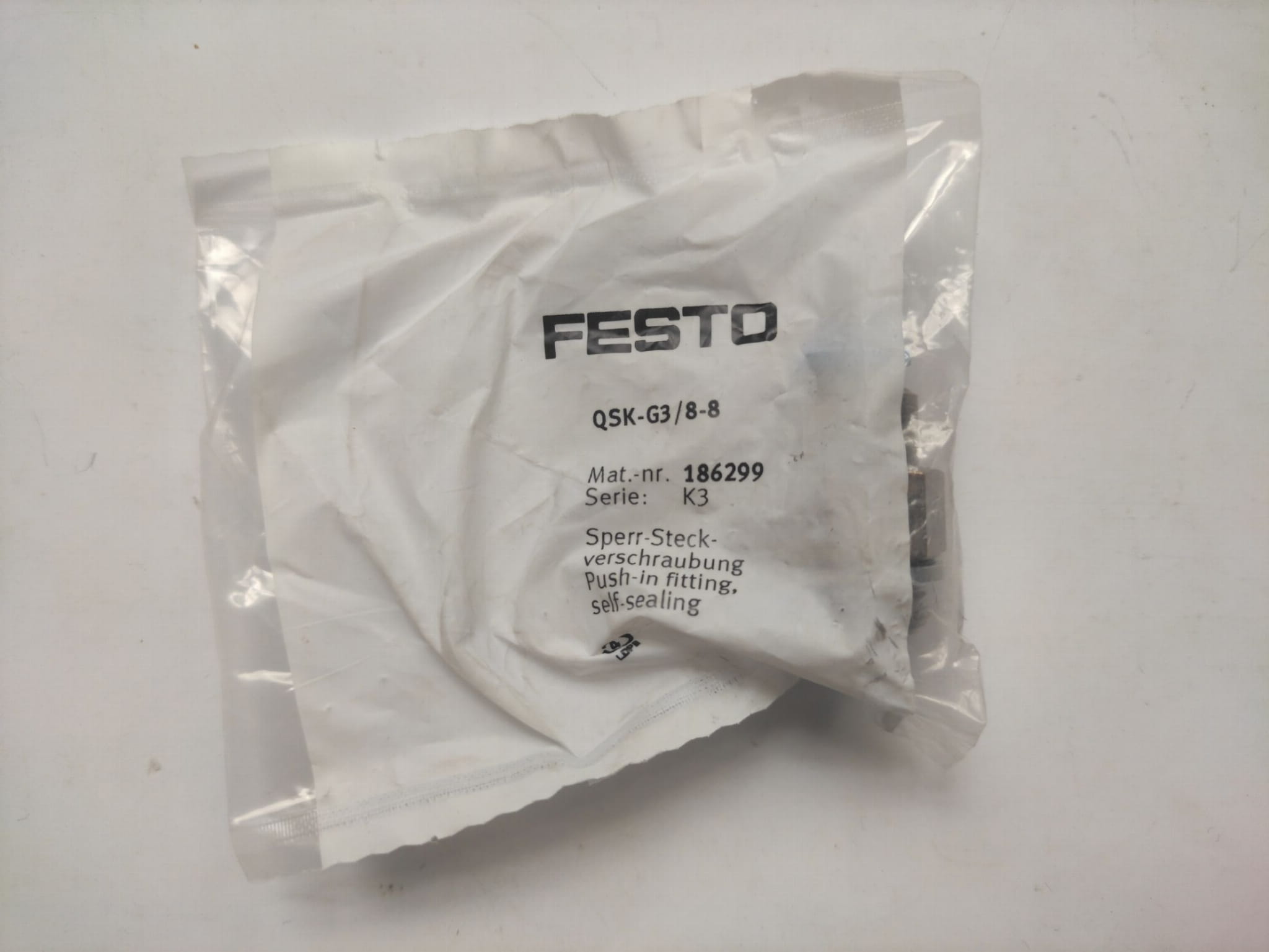

Złącze pneumatyczne QSK-G3/8-8
dodaj do przechowalni
0
Opis
Złącze pneumatyczne QSK-G3/8-8
Dane techniczne :
Wielkość nominalna : 4.5 mm
Dopuszczalny typ przewodu : PAN- ,PAN-MF-, PAN-R-, PAN-V0-, PEN-, PFAN-, PLN-, PTFEN-, PUN-, PUN-CM-, PUN-DUO-, PUN-H-, PUN-H-DUO-, PUN-S-, PUN-S, DUO-, PUN-V0-
Głębokość wsunięcia przewodu : 18.3 mm
Typ uszczelnienia gwintu : Podkładka uszczelniająca
Pozycja zabudowy : Dowolna
Jednostka opakowania : 1
Konstrukcja : Typu wciśnij/zwolnij
Ciśnienie robocze dla pełnego zakresu temperatury : -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury : -0.95 ... 14 bar
Medium robocze : Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Uwagi odnośnie medium roboczego : Możliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC : 1 – Niska odporność na korozję
Temperatura otoczenia : -10 ... 80 °C
Maks. moment dokręcający : 25 Nm
Nominalny moment dokręcający : 15.5 Nm
Tolerancja dla nominalnego momentu dokręcenia : ± 20 %
Waga produktu : 43 g
Przyłącze pneumatyczne 1 : Gwint zewnętrzny G3/8
Przyłącze pneumatyczne 2 : dla przewodu o średnicy zew. 8 mm
Kolor pierścienia zwalniającego : Niebieski
Uwaga dotycząca materiałów : Zgodne z RoHS
Materiał obudowy : Mosiądz Niklowanie
Materiał pierścienia zwalniającego : POM
Materiał uszczelnienia przewodu : NBR
Materiał elementów blokady przewodu : Stal wysokostopowa, nierdzewna
